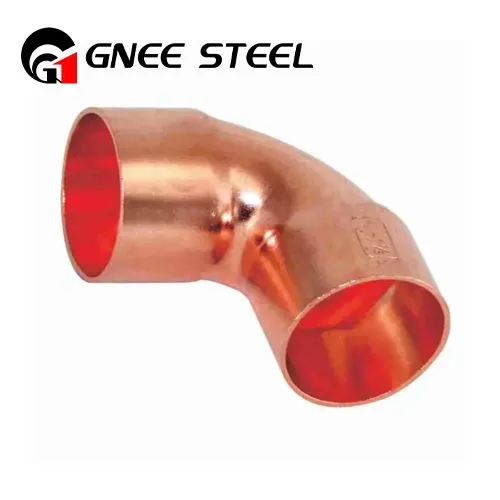

Αγκώνας χαλκού νικελίου

Ο αγκώνας χαλκού νικελίου είναι ο σύνδεσμος που αλλάζει την κατεύθυνση του σωλήνα. Οι μέθοδοι σύνδεσης είναι με σπείρωμα και συγκόλληση. Σύμφωνα με τη γωνία, υπάρχουν 45 μοιρών και 90 μοιρών 180 μοιρών τρία είδη από τα πιο συχνά χρησιμοποιούμενα, σύμφωνα με το έργο περιλαμβάνει επίσης 60 μοίρες και άλλα μη κανονική γωνία αγκώνα.

Ο αγκώνας χαλκού νικελίου πρώτα από την ακτίνα καμπυλότητάς του στα σημεία, μπορεί να χωριστεί σε αγκώνα μεγάλης ακτίνας και αγκώνα μικρής ακτίνας. Ο αγκώνας μεγάλης ακτίνας αναφέρεται στην ακτίνα καμπυλότητάς του ίση με 1,5 φορές τη διάμετρο του σωλήνα, δηλαδή R=1.5D. Ο αγκώνας μικρής ακτίνας αναφέρεται στην ακτίνα καμπυλότητάς του ίση με την εξωτερική διάμετρο του σωλήνα, δηλαδή R=1.0Δ.

Προδιαγραφές νικελίου χαλκού

Μερικοί από τους πιο συνηθισμένους τύπους αγκώνων από χαλκό νικέλιο περιλαμβάνουν:

· Αγκώνας χαλκού νικελίου 90 μοιρών
Μπορείτε να χρησιμοποιήσετε αυτόν τον αγκώνα για να αλλάξετε την κατεύθυνση του σωλήνα σε 90 μοίρες. Βασικά, η καμπύλη ή η κάμψη είναι 90 μοίρες.
· Αγκώνας χαλκού νικελίου 45 μοιρών
Είναι κατάλληλο για εφαρμογές όπου θέλετε να αλλάξετε την ακτίνα του σωλήνα κατά 45 μοίρες.
· Κοντή ακτίνα Χάλκινο Νικέλιο Αγκώνας
Η ακτίνα του αγκώνα CuNi είναι η ακτίνα καμπυλότητας.

Στον αγκώνα χαλκού νικελίου μικρής ακτίνας, το ονομαστικό μέγεθος του σωλήνα χαλκού νικελίου είναι ίσο με την ακτίνα της κεντρικής γραμμής του αγκώνα CuNi.

Ο αγκώνας από χαλκό νικέλιο μικρής ακτίνας είναι κατάλληλος όπου υπάρχει περιορισμένος χώρος.

Επιπλέον, ο αγκώνας CuNi μικρής ακτίνας χαρακτηρίζεται από υψηλή πτώση πίεσης. Φυσικά, αυτό οφείλεται στην ξαφνική αλλαγή της κατεύθυνσης της ροής.

· Μακρύς ακτίνα Χάλκινο νικέλιο αγκώνας
Σε αντίθεση με τον αγκώνα χαλκού νικελίου μικρής ακτίνας, ο αγκώνας χαλκού νικελίου μεγάλης ακτίνας έχει ακτίνα κεντρικής γραμμής, η οποία είναι 1,5 φορές μεγαλύτερη από το ονομαστικό μέγεθος του σωλήνα Cupronickel.

Για τη μεγάλη ακτίνα, χρειάζεστε περισσότερο χώρο εγκατάστασης. Εκτός αυτού, χαρακτηρίζεται από χαμηλή πτώση πίεσης.
