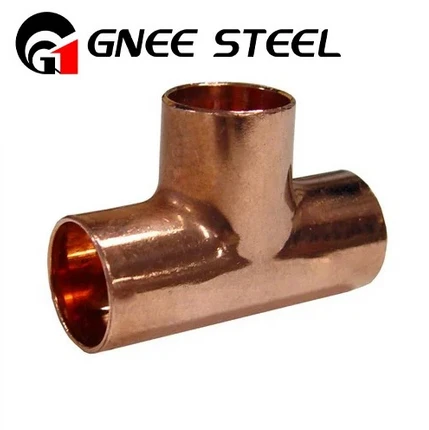

1: Ποιες είναι οι κύριες ποιότητες των κραμάτων χαλκού-νικελίου (Cu-Ni) που χρησιμοποιούνται για βιομηχανικά μπλουζάκια σωληνώσεων και ποιες είναι οι βασικές διακρίσεις εφαρμογής τους;
Τα μπλουζάκια χαλκού-Νικελίου κατασκευάζονται κυρίως από δύο κύριες οικογένειες κραμάτων, που ορίζονται από την περιεκτικότητά τους σε νικέλιο και τα πρόσθετα στοιχεία τους, καθένα από τα οποία εξυπηρετεί ξεχωριστούς θαλάσσιους και βιομηχανικούς ρόλους.
90-10 Χαλκό-νικέλιο (C70600 / UNS C70600): Αυτό το κράμα, με περίπου 90% Cu και 10% Ni, είναι το πιο ευρέως χρησιμοποιούμενο. Η εξαιρετική του αντοχή στη διάβρωση στο θαλασσινό νερό, σε συνδυασμό με την καλή ικανότητα κατασκευής και το μέτριο κόστος, το καθιστούν το τυπικό εργαλείο για συστήματα θαλάσσιων σωληνώσεων. Οι βασικές εφαρμογές περιλαμβάνουν:
Συστήματα ψύξης θαλασσινού νερού: Για σωληνώσεις πλοίων και υπεράκτιων πλατφορμών.
Εγκαταστάσεις αφαλάτωσης: Σε σωληνώσεις συστημάτων πολλαπλών{0} σταδίων flash (MSF) και αντίστροφης όσμωσης (RO).
Offshore Firewater Systems: Υποχρεωμένο για την αξιοπιστία και την αντοχή του στη διάβρωση του θαλασσινού νερού.
Σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας σταθμών ηλεκτροπαραγωγής (με ταιριαστά μπλουζάκια για κεφαλίδες).
70-30 Χαλκός-Νίκελο (C71500 / UNS C71500): Περιέχει περίπου 70% Cu και 30% Ni, αυτό το κράμα προσφέρει ανώτερη αντοχή και σημαντικά βελτιωμένη αντοχή στη διάβρωση σε σύγκριση με το 90-10, ειδικά σε θαλασσινό νερό υψηλής ταχύτητας και σε περιβάλλοντα επιρρεπή σε θειούχα. Οι εφαρμογές του είναι πιο εξειδικευμένες και κρίσιμες:
Γραμμές θαλασσινού νερού υψηλής-ταχύτητας: Για εκκενώσεις αντλιών, συστήματα πλύσης και γραμμές νερού έγχυσης.
Κρίσιμα συστήματα ναυτικών σκαφών: όπου η μέγιστη διάρκεια ζωής και η μειωμένη συντήρηση είναι πρωταρχικής σημασίας.
Πιο επιθετικά περιβάλλοντα χημικών διεργασιών: Χειρισμός άλμης, χλωριούχων και μη οξειδωτικών οξέων όπου οι ανοξείδωτοι χάλυβες μπορεί να είναι ευαίσθητοι σε ρωγμές λόγω διάβρωσης με τάση χλωρίου (SCC).
Η επιλογή ενός βαθμού τοποθέτησης μπλουζιού πρέπει να ταιριάζει με τις προδιαγραφές σωλήνων, με τα 70-30 tee Cu-Ni να είναι περίπου 1,5 έως 2 φορές πιο ακριβά από τα αντίστοιχα 90-10, γεγονός που δικαιολογείται από την απόδοσή τους σε πιο απαιτητικές υπηρεσίες.
2: Ποια πρότυπα κατασκευής διέπουν τα μπλουζάκια χαλκού-νικελίου και ποιοι είναι οι κρίσιμοι ποιοτικοί έλεγχοι για αυτά τα εξαρτήματα, ιδίως όσον αφορά τη μορφή τους (άνευ ραφής έναντι κατασκευασμένης);
Η παραγωγή των Cu{0}Ni tees διέπεται από πρότυπα διαστάσεων και υλικών που διασφαλίζουν την εναλλαξιμότητα και την απόδοση.
Πρωτεύοντα πρότυπα:
ASTM / ASME B466 / SB466: Αυτό είναι το βασικό πρότυπο για εξαρτήματα σωλήνων από χαλκό-νικελίου (90-10 και 70-30) χωρίς συγκόλληση, συμπεριλαμβανομένων των tees. Καθορίζει τη χημική σύνθεση, τις μηχανικές ιδιότητες, τη θερμική επεξεργασία και τις ονομασίες πίεσης.
ASTM / ASME B467 / SB467: Το ισοδύναμο πρότυπο για συγκολλημένα (ή σφυρήλατα) εξαρτήματα από χαλκό-νικελίου. Αυτό καλύπτει τα μπλουζάκια που κατασκευάζονται από σωλήνα ή πλάκα με συγκόλληση.
ASME B16.9 / B16.11: Αυτά είναι πρότυπα διαστάσεων. Το B16.9 καλύπτει τα εργοστασιακά-συγκολλημένα μπλουζάκια από σφυρήλατο πισινό-, ορίζοντας ακριβείς διαστάσεις από το κέντρο- έως το-άκρο, το πάχος του τοιχώματος και τα λοξότμητα άκρα. Το B16.11 καλύπτει τις υποδοχές{10}}συγκόλλησης και τα μπλουζάκια με σπείρωμα, ορίζοντας κατηγορίες πίεσης (π.χ. Κατηγορία 3000, 6000).
Κρίσιμοι ποιοτικοί έλεγχοι:
Μορφή και ακεραιότητα: Για τα εξωθημένα μπλουζάκια χωρίς ραφή, η απουσία διαμήκους συγκόλλησης είναι ένας βασικός δείκτης ποιότητας, που προσφέρει ομοιόμορφη αντοχή. Για κατασκευασμένα μπλουζάκια (από SB467), οι συγκολλήσεις πλήρους διείσδυσης στις διασταυρώσεις του καβάλου και των διακλαδώσεων είναι κρίσιμες. Αυτές οι συγκολλήσεις πρέπει να είναι 100% ακτινογραφικά ελεγμένες (RT) για κρίσιμες υπηρεσίες ώστε να αποκαλυφθεί έλλειψη σύντηξης ή πορώδους.
Ανόπτηση διαλύματος: Μετά την{0}}κατασκευή, τα μπλουζάκια πρέπει να ανόπτονται με διάλυμα και να σβήνουν για να διαλυθούν τυχόν καταβυθισμένες φάσεις (όπως ενώσεις νικελίου-σιδήρου) που μπορούν να προκαλέσουν τοπική διάβρωση. Η σωστή ανόπτηση αποκαθιστά τη βέλτιστη αντίσταση στη διάβρωση.
Θετική αναγνώριση υλικού (PMI): Η επαλήθευση μέσω φθορισμού ακτίνων Χ (XRF) είναι απαραίτητη για την επιβεβαίωση της σωστής ποιότητας κράματος (C70600 έναντι C71500), αποτρέποντας την δαπανηρή ανάμειξη υλικών-στο πεδίο.
Επαλήθευση διαστάσεων: Η διασφάλιση της συμμόρφωσης του μπλουζιού με τις διαστάσεις B16.9 είναι ζωτικής σημασίας για την εφαρμογή-κατά τη διάρκεια της ανέγερσης σωληνώσεων, αποφεύγοντας την δαπανηρή εκ νέου εργασία στο πεδίο.
Υδροστατικός έλεγχος: Κάθε εξάρτημα ελέγχεται συνήθως με πίεση 1,5 φορές την ονομαστική του πίεση για να διασφαλιστεί η ακεραιότητα.
3: Γιατί η "περιοχή του καβάλου" ενός μπλουζιού από χαλκό-νικελίου αποτελεί κρίσιμη περιοχή ανησυχίας και ποιες πρακτικές σχεδιασμού και κατασκευής μετριάζουν τους κινδύνους εδώ;
Η περιοχή του καβάλου-η εσωτερική τομή όπου ο κλάδος συναντά την κύρια διαδρομή του μπλουζιού-είναι ένα φυσικό σημείο εστίασης για αρκετούς μηχανισμούς αστοχίας λόγω συγκέντρωσης τάσεων, δυναμικής ροής και πιθανών ελαττωμάτων κατασκευής.
Βασικοί κίνδυνοι:
Διάβρωση-Διάβρωση: Σε συστήματα με υψηλή ταχύτητα ρευστού, αιωρούμενα στερεά ή φυσαλίδες αερίου, η απότομη αλλαγή στην κατεύθυνση ροής μπορεί να δημιουργήσει πρόσκρουση και τυρβώδη σπηλαίωση, φθείροντας μηχανικά το προστατευτικό στρώμα οξειδίου της επιφάνειας πιο γρήγορα από ό,τι μπορεί να αναμορφωθεί.
Συγκέντρωση τάσεων: Η γεωμετρική ασυνέχεια δημιουργεί μια τοπική περιοχή υψηλής τάσης, η οποία μπορεί να επιταχύνει τη διάβρωση και το ράγισμα λόγω κόπωσης.
Ελαττώματα συγκόλλησης (σε κατασκευασμένα μπλουζάκια): Η ατελής διείσδυση ή το πορώδες στην εσωτερική συγκόλληση στον καβάλο δημιουργεί ρωγμές που αποτελούν σημεία έναρξης διάβρωσης της ρωγμής.
Πρακτικές μετριασμού:
Ενισχυμένη σχεδίαση (εξώθηση με εξώθηση): Τα tee χωρίς ραφές υψηλής ποιότητας κατασκευάζονται με ενισχυμένο καβάλο, όπου επιπλέον υλικό διατηρείται στη διασταύρωση κατά τη διαδικασία εξώθησης για να αντισταθμίσει την αραίωση και να παρέχει εγγενή αντοχή.
Ομαλό εσωτερικό περίγραμμα: Το ιδανικό μπλουζάκι έχει ομαλή, ακτινωτή μετάβαση από το τρέξιμο στο κλαδί, ελαχιστοποιώντας τους στροβιλισμούς. Αυτό επιτυγχάνεται με μεγαλύτερη συνέπεια σε μπλουζ-με υψηλής ποιότητας χωρίς ραφές ή σε εξειδικευμένα κατασκευασμένα/συγκολλημένα μπλουζάκια που είναι εσωτερικά αλεσμένα και γυαλισμένα.
Έλεγχος ροής: Ο σχεδιασμός του συστήματος θα πρέπει να στοχεύει στη διατήρηση των ταχυτήτων του υγρού εντός των συνιστώμενων ορίων για τα κράματα Cu{0}}Ni (π.χ. τυπικά < 3,5 m/s για το θαλασσινό νερό σε 90-10 Cu-Ni για την αποφυγή διάβρωσης-διάβρωσης).
Λεπτομερής συγκόλληση και ανάρτηση-Επεξεργασία συγκόλλησης: Για κατασκευασμένα μπλουζάκια, η χρήση κατάλληλων διαδικασιών συγκόλλησης (GTAW/TIG) με σωστά μέταλλα πλήρωσης (π.χ. ERCuNi) και η εξασφάλιση πλήρους διείσδυσης ακολουθούμενη από εσωτερική λείανση εξομαλύνει το σφαιρίδιο συγκόλλησης. Η επακόλουθη ανόπτηση διαλύματος δεν είναι-διαπραγματεύσιμη.
4: Σε υπεράκτιες και θαλάσσιες εφαρμογές, ποιες συγκεκριμένες απειλές αντιμετωπίζει ένα μπλουζάκι από χαλκό-νικελίου και πώς τις αντιμετωπίζει η εγγενής ιδιότητά του σε σύγκριση με εναλλακτικές λύσεις όπως ο ανοξείδωτος χάλυβας;
Το θαλάσσιο περιβάλλον παρουσιάζει έναν μοναδικά επιθετικό συνδυασμό απειλών που τα Cu{0}}Ni tees έχουν σχεδιαστεί ειδικά για να καταπολεμούν.
Πρωτεύουσες απειλές:
Διάβρωση με θαλασσινό νερό: Γενική διάβρωση και διάβρωση από ιόντα χλωρίου.
Βιορρύπανση: Προσκόλληση και ανάπτυξη θαλάσσιων οργανισμών (βραχίονες, μύδια, φύκια) που μπορούν να φράξουν τα συστήματα, να προάγουν τη διάβρωση υπό κατάθεση (UDC) και να αυξήσουν την αντίσταση.
Διάβρωση-Διάβρωση από άμμο/λάσπη: Τα λειαντικά σωματίδια στην αιωρούμενη άμμο μπορούν να διαβρώσουν τις προστατευτικές μεμβράνες.
Θειούχα ρύπανση: Σε μολυσμένα λιμάνια ή υπό αναερόβιες συνθήκες, τα σουλφίδια μπορούν να διασπάσουν το προστατευτικό φιλμ οξειδίου σε ορισμένα μέταλλα.
Οι εγγενείς αμυντικοί μηχανισμοί του Cu-Ni:
Σχηματισμός προστατευτικής μεμβράνης: Τα κράματα Cu{0}Ni σχηματίζουν ένα λεπτό, πυκνό, προσκολλημένο και αυτοθεραπευόμενο{1} φιλμ οξειδίου κυρίως από οξείδιο του χαλκού (Cu2O), με το νικέλιο και τον σίδηρο να εμπλουτίζουν το στρώμα. Αυτό το φιλμ είναι πολύ ανθεκτικό στη διείσδυση χλωρίου.
Αντιρρυπαντικές ιδιότητες: Τα ιόντα χαλκού που εκπλένονται αργά από την επιφάνεια είναι τοξικά για τους θαλάσσιους οργανισμούς, παρέχοντας εγγενή αντίσταση στη βιορρύπανση. Αυτό μειώνει δραστικά το κόστος συντήρησης για τον καθαρισμό και τα βιοκτόνα σε σύγκριση με τα συστήματα από ανοξείδωτο χάλυβα, τα οποία ρυπαίνουν γρήγορα.
Επισκευάσιμη μεμβράνη: Εάν καταστραφεί, η μεμβράνη αναμορφώνεται γρήγορα παρουσία οξυγόνου.
Αντίσταση στα σουλφίδια: Ενώ τα σουλφίδια μπορεί να είναι επιζήμια, το κράμα 70-30 Cu-Ni έχει καλύτερη ανοχή από το 90-10 και και τα δύο είναι γενικά πιο ανθεκτικά σε τέτοιες συνθήκες από πολλούς ανοξείδωτους χάλυβες.
έναντι ανοξείδωτου χάλυβα (π.χ. 316L): Ο ανοξείδωτος χάλυβας βασίζεται σε ένα παθητικό στρώμα οξειδίου του χρωμίου, το οποίο είναι εξαιρετικό σε οξειδωτικές συνθήκες αλλά ευάλωτο σε στάσιμο θαλασσινό νερό χαμηλού-οξυγόνου όπου μπορεί να υποφέρει από ρωγμές και διάβρωση λακκούβων. Προσφέρει μηδενική αντοχή στη βιορρύπανση. Για ένα μπλουζάκι συστήματος θαλασσινού νερού, το οποίο είναι μια προνομιακή τοποθεσία για ρωγμές (στις συγκολλήσεις) και διακοπή ροής, η αξιόπιστη μεμβράνη και οι αντιρρυπαντικές ιδιότητες του Cu{7}}Ni το καθιστούν μια πολύ πιο στιβαρή και χαμηλότερο-κύκλο ζωής-επιλογή.
5: Ποιες είναι οι βασικές πρακτικές εγκατάστασης, θέσης σε λειτουργία και συντήρησης για τη διασφάλιση της μακροπρόθεσμης-απόδοσης ενός μπλουζιού από χαλκό-νικελίου σε ένα σύστημα σωληνώσεων;
Οι σωστές πρακτικές κατά τη διάρκεια του κύκλου ζωής του συστήματος είναι ζωτικής σημασίας για την αξιοποίηση του πλήρους δυναμικού εξυπηρέτησης των εξαρτημάτων Cu-Ni.
Εγκατάσταση:
Γαλβανική απομόνωση: Το Cu-Ni είναι καθοδικό σε χάλυβα και αλουμίνιο. Τα μπλουζάκια που είναι συνδεδεμένα με ανόμοια μέταλλα (π.χ. Cu-Ni tee σε χαλύβδινο σωλήνα) πρέπει να είναι ηλεκτρικά απομονωμένα με χρήση διηλεκτρικών ενώσεων ή κιτ μόνωσης φλάντζας για να αποφευχθεί η επιταχυνόμενη γαλβανική διάβρωση του λιγότερο ευγενούς μετάλλου.
Καθαριότητα & Ειδικά Εργαλεία: Αποτρέψτε τη μόλυνση από σίδηρο (από χαλύβδινες συρμάτινες βούρτσες, δίσκους λείανσης ή εργαλεία κοπής). Χρησιμοποιείτε μόνο εργαλεία από ανοξείδωτο χάλυβα ή Cu-Ni. Τα σωματίδια σιδήρου που είναι ενσωματωμένα στην επιφάνεια μπορούν να δημιουργήσουν γαλβανικές κυψέλες, οδηγώντας σε διάτρηση.
Σωστή συγκόλληση: Χρησιμοποιήστε ταιριαστά ή εγκεκριμένα μέταλλα πλήρωσης (ERCuNi για 90-10). Εξασφαλίστε διεξοδικό οπίσθιο καθαρισμό με αδρανές αέριο για να αποτρέψετε την εσωτερική οξείδωση.
Θέση σε λειτουργία:
Αποφύγετε τη στασιμότητα κατά την εκκίνηση-Εκκίνηση: Η προστατευτική μεμβράνη απαιτεί οξυγόνο για να σχηματιστεί. Ξεπλύνετε καλά το σύστημα με καθαρό, αεριζόμενο νερό πριν το θέσετε σε λειτουργία. Αποφύγετε να αφήνετε το σύστημα άδειο ή γεμάτο με στάσιμο νερό για παρατεταμένες περιόδους, ειδικά εάν χρησιμοποιείται χλωρίωση, καθώς το υψηλό χλώριο υπό στασιμότητα μπορεί να είναι επιζήμιο.
Ελεγχόμενη ταχύτητα: Τα συστήματα ελέγχουν τα συστήματα αυξάνοντας σταδιακά τη ροή προς την ταχύτητα σχεδιασμού για να επιτρέψουν τον σταθερό σχηματισμό φιλμ.
Συντήρηση:
Καθαρισμός: Εάν είναι απαραίτητος ο καθαρισμός, χρησιμοποιήστε μη-τριβικές μεθόδους. Αποφύγετε τον καθαρισμό με ισχυρό οξύ (π.χ. υδροχλωρικό οξύ) που μπορεί να καταστρέψει το φιλμ οξειδίου. Εάν χρειάζεται, χρησιμοποιήστε αραιωμένο θειικό ή φωσφορικό οξύ με κατάλληλους αναστολείς, ακολουθούμενο από άμεσο, ενδελεχή έκπλυση και εκ νέου{5}}παθητικοποίηση με αεριούχο νερό.
Επιθεώρηση: Η τακτική επιθεώρηση θα πρέπει να επικεντρώνεται στην περιοχή του καβάλου, τις συγκολλήσεις και τις περιοχές κατάντη των διαταραχών ροής για ενδείξεις τοπικής διάβρωσης ή διάβρωσης.
System Chemistry: Monitor and control system parameters. Avoid excessive chlorination (>1 ppm υπόλοιπο) και αποτρέψτε την εισροή σουλφιδίων ή αμμωνίας, που μπορεί να είναι επιζήμια.
