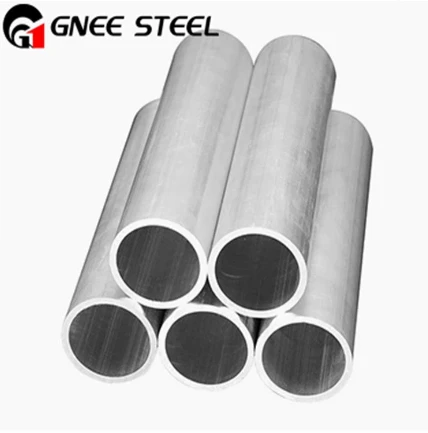

1. Τι διακρίνει τη διαδικασία κατασκευής του σωλήνα Hastelloy B-2 χωρίς συγκόλληση από τον συγκολλημένο σωλήνα και γιατί αυτή η διαδικασία αποφέρει σημαντική πριμοδότηση στην αγορά;
Η κατασκευή σωλήνων Hastelloy B-2 χωρίς συγκόλληση είναι μια σύνθετη, θερμομηχανική διαδικασία που απαιτεί σημαντικό εξοπλισμό κεφαλαίου και μεταλλουργική τεχνογνωσία, γεγονός που εξηγεί το υψηλότερο κόστος του σε σύγκριση με τις εναλλακτικές λύσεις συγκολλήσεως.
Η σειρά παραγωγής:
Τήξη και χύτευση πλινθωμάτων: Η διαδικασία ξεκινά με παρθένες πρώτες ύλες (κάθοδος νικελίου, οξείδιο του μολυβδαινίου/μεταλλικό μολυβδαίνιο, σίδηρος, κ.λπ.) λιωμένες σε κλίβανο ηλεκτρικού τόξου, ακολουθούμενη από δευτερογενή εξευγενισμό σε δοχείο απανθράκωσης οξυγόνου (AOD) για την επίτευξη ακριβούς χημείας και την αφαίρεση ακαθαρσιών. Το λιωμένο κράμα χυτεύεται σε πλινθώματα.
Μετατροπή σε Billet: Η ράβδος σφυρηλατείται εν θερμώ ή τυλίγεται σε μια στρογγυλή συμπαγή ράβδο που ονομάζεται "billet". Στη συνέχεια, η μπίλια ρυθμίζεται (επιφανειακή γείωση) για να αφαιρεθούν τυχόν ελαττώματα.
Εξώθηση (Διαδικασία Piercing): Το billet θερμαίνεται σε μια ακριβή θερμοκρασία (συνήθως 2150 βαθμοί F - 2250 βαθμοί F) σε έναν περιστροφικό κλίβανο εστίας. Στη συνέχεια τρυπιέται από ένα μανδρέλι σε μια πρέσα εξώθησης για να δημιουργηθεί ένα κοίλο κέλυφος. Αυτό είναι το πιο κρίσιμο βήμα. ο έλεγχος της θερμοκρασίας είναι πρωταρχικής σημασίας. Εάν η μπίλια είναι πολύ κρύα, η πρέσα εξώθησης δεν μπορεί να την τρυπήσει. Εάν είναι πολύ ζεστό, μπορεί να εμφανιστεί ανάπτυξη κόκκων ή αρχική τήξη.
Εν ψυχρώ (Pilgering ή Drawing): Το κοίλο κέλυφος στη συνέχεια μειώνεται σε διάμετρο και πάχος τοιχώματος μέσω διεργασιών ψυχρής επεξεργασίας όπως περιστροφική διάτρηση και pilgering (διαδικασία ψυχρής έλασης) ή σχεδίαση σωλήνα. Αυτή η κρύα εργασία βελτιώνει τη δομή των κόκκων και επιτυγχάνει τις τελικές διαστάσεις.
Ανόπτηση διαλύματος: Μετά από σημαντική κρύα εργασία, ο σωλήνας γίνεται σκληρός και καταπονημένος. Πρέπει να ανόπτεται με διάλυμα (θερμαίνεται στους ~2050 βαθμούς F και να σβήνει γρήγορα) για να αποκατασταθεί η ολκιμότητα και η ομοιογενής, ανθεκτική στη διάβρωση-μικροδομή.
Γιατί το Premium;
Απώλεια απόδοσης: Η μετατροπή ενός πλινθώματος σε τελειωμένο σωλήνα χωρίς συγκόλληση συνεπάγεται σημαντική απώλεια υλικού (απολέπιση, άκρα περικοπής).
Κόστος εργαλείων: Οι μήτρες εξώθησης, οι μήτρες και οι μήτρες pilger είναι ακριβές και φθαρούν.
Πολυπλοκότητα διαδικασίας: Η διαδικασία δεν είναι συνεχής. είναι κατά παρτίδες-και απαιτεί πολλούς κύκλους θέρμανσης και ψύξης, καταναλώνοντας σημαντική ενέργεια.
Επιθεώρηση: Ο σωλήνας χωρίς ραφή απαιτεί αυστηρή επιθεώρηση υπερήχων σε όλο το πάχος του τοίχου, γεγονός που προσθέτει κόστος.
Το αποτέλεσμα είναι ένα προϊόν με ομοιογενή,-χωρίς συγκόλληση μικροδομή, που προσφέρει μέγιστη ακεραιότητα για τις πιο απαιτητικές εφαρμογές.
2. Σε αντιδραστήρες υδρογόνωσης ή σύνθεσης υψηλής-πίεσης, γιατί ο σωλήνας Hastelloy B-2 χωρίς συγκόλληση καθορίζεται αποκλειστικά πάνω από συγκολλημένο σωλήνα για τα εσωτερικά του αντιδραστήρα και τις γραμμές απελευθέρωσης;
Σε υπηρεσίες υψηλής-πίεσης, όπως αυτές που βρίσκονται σε αντιδραστήρες χημικής σύνθεσης που λειτουργούν στα 5.000 psi ή περισσότερο, η ακεραιότητα του τοιχώματος του σωλήνα είναι πρωταρχικής σημασίας. Ο συγκολλημένος σωλήνας, ακόμη και με πλήρη ακτινογραφική επιθεώρηση, εισάγει μια δομική ασυνέχεια που οι μηχανικοί διστάζουν να αποδεχτούν σε αυτά τα περιβάλλοντα.
The Case for Seamless in High Pressure:
Απουσία ραφής συγκόλλησης: Η ραφή συγκόλλησης σε συγκολλημένο σωλήνα αντιπροσωπεύει μια ζώνη όπου η μικροδομή έχει λιώσει και{0}}στερεοποιηθεί εκ νέου. Ενώ η θερμική επεξεργασία μετά την{2}}συγκόλληση μπορεί να αποκαταστήσει τις ιδιότητες, η ζώνη συγκόλλησης παραμένει ελαφρώς διαφορετική στη δομή των κόκκων. Κάτω από ακραία κυκλική πίεση (κόπωση), οι ρωγμές μπορούν να ξεκινήσουν σε μικροσκοπικά ελαττώματα συγκόλλησης ή στη γραμμή σύντηξης. Ο σωλήνας χωρίς ραφή έχει μια ομοιόμορφη, σφυρηλατημένη δομή σε όλη την περιφέρεια χωρίς μεταλλουργική "άρθρωση".
Ομοιομορφία τάσεων στεφάνης: Η κύρια τάση σε έναν σωλήνα πίεσης είναι η "τάση στεφάνης" (τάση που ενεργεί περιφερειακά). Σε έναν σωλήνα χωρίς ραφή, αυτή η τάση κατανέμεται ομοιόμορφα μέσω ενός ομοιογενούς υλικού. Σε έναν συγκολλημένο σωλήνα, το καπάκι της συγκόλλησης και το σφαιρίδιο της ρίζας δημιουργούν τοπικές συγκεντρώσεις τάσης. Ακόμα κι αν η συγκόλληση είναι ομοιογενής, η υποκείμενη δομή των κόκκων διαφέρει.
Αντίσταση στην ευθραυστότητα του υδρογόνου: Στις υπηρεσίες υδρογόνωσης (υδρογόνο υψηλής-πίεσης σε υψηλές θερμοκρασίες), το υδρογόνο μπορεί να διαχέεται στον χάλυβα και να προκαλέσει ευθραυστότητα ή απανθράκωση. Η επηρεαζόμενη από τη θερμότητα ζώνη (HAZ) μιας συγκόλλησης είναι συχνά πιο επιρρεπής σε προσβολή υδρογόνου από το βασικό μέταλλο. Η εξάλειψη του HAZ με τη χρήση σωλήνων χωρίς ραφή αφαιρεί αυτό το πιθανό σημείο αστοχίας.
Let-Down Lines: Αυτοί είναι οι σωλήνες που λαμβάνουν το περιεχόμενο του αντιδραστήρα υψηλής-πίεσης και μειώνουν την πίεση μέσω των βαλβίδων ελέγχου. Η τυρβώδης-ροή υψηλής ταχύτητας κατάντη μιας βαλβίδας αποβίβασης-είναι εξαιρετικά διαβρωτική και μπορεί να προκαλέσει "σύρμα-έλξης" (διάβρωση-διάβρωση). Ένας σωλήνας χωρίς ραφή με λεία, σταθερή οπή παρέχει καλύτερη αντίσταση σε αυτή τη διαβρωτική επίθεση από έναν συγκολλημένο σωλήνα με πιθανή εσωτερική διαταραχή των σφαιριδίων συγκόλλησης.
Επομένως, ενώ οι κώδικες μπορεί να επιτρέπουν συγκολλημένους σωλήνες σε χαμηλότερους συντελεστές πίεσης, οι κρίσιμες υπηρεσίες υψηλής{0}πίεσης είναι προεπιλεγμένες απρόσκοπτες για το απόλυτο περιθώριο ασφαλείας.
3. Ποιες παράμετροι ειδικής θερμικής επεξεργασίας είναι κρίσιμες για τον άνευ ραφής σωλήνα Hastelloy B-2 και πώς η ακατάλληλη απόσβεση επηρεάζει την απόδοσή του στη μείωση του όξινου περιβάλλοντος;
Η τελική θερμική επεξεργασία-ανόπτηση διαλύματος-είναι αναμφισβήτητα το πιο κρίσιμο βήμα για την παραγωγή σωλήνων Hastelloy B-2 χωρίς ραφή. Καθορίζει την αντοχή στη διάβρωση του σωλήνα.
Κρίσιμες Παράμετροι:
Θερμοκρασία (Το σημείο λύσης): Ο σωλήνας πρέπει να θερμανθεί ομοιόμορφα σε θερμοκρασία που κυμαίνεται από 2050 βαθμούς F έως 2150 βαθμούς F (1120 βαθμούς έως 1175 βαθμούς). Σε αυτή τη θερμοκρασία, όλες οι πλούσιες σε μολυβδαίνιο-διαμεταλλικές φάσεις (όπως και μμ) και τα καρβίδια που μπορεί να έχουν κατακρημνιστεί κατά τη διάρκεια της θερμής επεξεργασίας ή του κρύου τραβήγματος διαλύονται ξανά στην μήτρα- πλούσια σε νικέλιο.
Χρόνος εμποτισμού: Ο σωλήνας πρέπει να διατηρείται σε αυτή τη θερμοκρασία αρκετό καιρό για να διασφαλιστεί η πλήρης διάλυση. Ο χρόνος εξαρτάται από το πάχος του τοιχώματος, αλλά συνήθως απαιτεί τουλάχιστον 5-10 λεπτά σε θερμοκρασία για κάθε ίντσα πάχους.
Ρυθμός σβέσης (το κρίσιμο βήμα): Ο ρυθμός ψύξης από τη θερμοκρασία ανόπτησης είναι ίσως η πιο κρίσιμη παράμετρος.
Απαίτηση: Ο σωλήνας πρέπει να ψύχεται γρήγορα σε μια περιοχή από 1800 βαθμούς F έως 1000 βαθμούς F (980 μοίρες έως 540 μοίρες). Αυτό επιτυγχάνεται συνήθως με σβήσιμο νερού-είτε βυθίζοντας τον σωλήνα σε λουτρό νερού είτε χρησιμοποιώντας ψεκασμούς νερού υψηλής-πίεσης.
Μεταλλουργική αιτία: Εάν ο σωλήνας κρυώσει πολύ αργά (π.χ. ψύξη αέρα), θα περάσει πάρα πολύ χρόνο στην "επικίνδυνη ζώνη" 1200 μοιρών F-1600 μοιρών F. Σε αυτή τη ζώνη, οι πλούσιες σε μολυβδαίνιο φάσεις-αρχίζουν να κατακρημνίζονται εκ νέου στα όρια των κόκκων.
Συνέπειες της ακατάλληλης απόσβεσης:
Εάν η απόσβεση είναι πολύ αργή, τα όρια των κόκκων «ευαισθητοποιούνται» (εξαντλούνται από μολυβδαίνιο). Όταν αυτός ο σωλήνας εκτίθεται σε καυτό υδροχλωρικό ή θειικό οξύ:
Διακοκκώδης επίθεση (IGA): Το οξύ επιτίθεται κατά προτίμηση στα όρια των κόκκων που έχουν εξαντληθεί το μολυβδαίνιο-. Ο σωλήνας μπορεί να φαίνεται γυαλιστερός στην επιφάνεια, αλλά μικροσκοπικά, οι κόκκοι καταρρέουν. Αυτό οδηγεί σε γρήγορη, απροσδόκητη αποτυχία.
ASTM G28 Testing: This is why seamless B-2 pipe is often tested per ASTM G28 (Method A). A high corrosion rate in this test (>0,5 mm/έτος) υποδηλώνει ακατάλληλη θερμική επεξεργασία/σβήσιμο και ο σωλήνας πρέπει να απορριφθεί.
4. Ποιες είναι οι συγκεκριμένες προκλήσεις στη μηχανική κατεργασία και το σπείρωμα χωρίς ραφή σωλήνα Hastelloy B-2 για συνδέσεις υψηλής πίεσης και πώς τα καταστήματα ξεπερνούν αυτές τις προκλήσεις;
Η κατεργασία χωρίς ραφή σωλήνα Hastelloy B-2 παρουσιάζει σημαντικές προκλήσεις σε σύγκριση με τον ανθρακούχο χάλυβα ή ακόμα και τον ανοξείδωτο χάλυβα. Οι φυσικές ιδιότητές του το καθιστούν ένα «κολλώδες», σκληρυντικό υλικό.
Οι Προκλήσεις:
Ταχεία σκλήρυνση εργασίας: Η εργασία Hastelloy B-2 σκληραίνει εξαιρετικά γρήγορα. Εάν το εργαλείο κοπής τρίβεται αντί να ψαλιδίζει καθαρά, η επιφάνεια γίνεται σκληρή και λειαντική, θαμπώνει αμέσως το εργαλείο και καθιστά σχεδόν αδύνατες τις επόμενες διελεύσεις.
Υψηλή αντοχή σε διάτμηση: Το κράμα έχει υψηλή αντοχή σε υψηλές θερμοκρασίες που δημιουργούνται κατά την κοπή. Αυτό απαιτεί υψηλές δυνάμεις κοπής και δημιουργεί σημαντική θερμότητα στο άκρο του εργαλείου.
Κακός έλεγχος τσιπ: Το B-2 τείνει να παράγει μακριές, χορδώδεις, συνεχείς μάρκες που μπορούν να μπερδευτούν στον τόρνο, να τυλιχτούν γύρω από το τεμάχιο εργασίας και να θέτουν σε κίνδυνο την ασφάλεια. Αυτά τα τσιπ είναι επίσης "κολλώδη" και μπορούν να συγκολληθούν ξανά στην επεξεργασμένη επιφάνεια εάν οι παράμετροι κοπής είναι εσφαλμένες.
Δυσκολία σπειρώματος: Το κόψιμο των νημάτων (είτε με κωνικό NPT είτε ίσιο) είναι ιδιαίτερα δύσκολο. Ο κίνδυνος να σκιστεί το σχήμα του νήματος αντί να το κόψετε καθαρά είναι μεγάλος, οδηγώντας σε μονοπάτια διαρροής.
Ξεπερνώντας τις Προκλήσεις:
Υλικό εργαλείου: Τα καταστήματα χρησιμοποιούν αιχμηρά, θετικά ένθετα τσουγκράνας από καρβίδιο υψηλής ποιότητας (βαθμού C-2 ή C-3) ή, για δύσκολες εργασίες, κεραμικά ή εργαλεία CBN (κυβικό νιτρίδιο βορίου). Οι επιστρώσεις εργαλείων όπως το TiAlN (Νιτρίδιο αλουμινίου τιτανίου) βοηθούν στην αντοχή στη θερμότητα.
Ταχύτητες και τροφοδοσίες: Οι χειριστές χρησιμοποιούν αργές επιφανειακές ταχύτητες (συνήθως 30-60 SFM για καρβίδιο) αλλά βαριές τροφοδοσίες για να διασφαλίσουν ότι η κοπή είναι συνεχής και το εργαλείο κόβειυπότο εργασιακό-σκληρυμένο στρώμα. Η διακοπή της τροφοδοσίας επιτρέπει τη σκλήρυνση της εργασίας, η οποία καταστρέφει το επόμενο πέρασμα.
Λίπανση: Το ψυκτικό υγρό πλημμύρας με υψηλές συγκεντρώσεις υδατοδιαλυτού λαδιού ή βαρέως-θειούχου/χλωριωμένου λιπαντικού κοπής είναι απαραίτητο για τον έλεγχο της θερμότητας και την απομάκρυνση των τσιπς.
Ακαμψία: Το τεμάχιο εργασίας και το εργαλείο πρέπει να συγκρατούνται με μέγιστη ακαμψία. Οποιαδήποτε φλυαρία ή κραδασμός θα προκαλέσει σκλήρυνση της εργασίας και κακό φινίρισμα της επιφάνειας.
Νηματοποίηση: Για νήματα, συχνά αποφεύγεται η χρήση νημάτων με ένα-σημείο. Αντίθετα, τα καταστήματα χρησιμοποιούν φρεζάρισμα με νήματα (που παράγει διακεκομμένα κοψίματα και καλύτερο έλεγχο των τσιπ) ή ειδικά σχεδιασμένες κεφαλές μήτρας για καλύτερη ακρίβεια και φινίρισμα.
5. Πώς διαφέρει το καθεστώς επιθεώρησης και δοκιμών για σωλήνα Hastelloy B-2 χωρίς ραφή από τον τυπικό σωλήνα από ανοξείδωτο χάλυβα, ιδίως όσον αφορά τη μη καταστροφική εξέταση;
Δεδομένης της κρίσιμης φύσης των υπηρεσιών όπου χρησιμοποιείται χωρίς ραφή B-2, το καθεστώς επιθεώρησης είναι πολύ πιο αυστηρό από ό,τι για τον τυπικό σωλήνα από ανοξείδωτο χάλυβα 316/304. Ο στόχος είναι να εξασφαλιστεί η απόλυτη ακεραιότητα του ορίου πίεσης.
Βασικές διαφορές στην επιθεώρηση:
Δοκιμή υπερήχων (UT) ανά ASTM E213:
Τυπικός σωλήνας SS: Μπορεί να απαιτεί μόνο οπτική επιθεώρηση και ίσως δοκιμές ισοπέδωσης/διάσπασης.
Σωλήνας χωρίς ραφή B-2: Συνήθως απαιτεί 100% υπερηχητική εξέταση. Το UT χρησιμοποιείται για τον εντοπισμό εσωτερικών ελαττωμάτων (ελασματοποιήσεις, ραφές, ρωγμές ή εγκλείσματα) που δεν είναι ορατά στην επιφάνεια. Ο σωλήνας σαρώνεται σε ελικοειδές σχέδιο για να εξασφαλιστεί πλήρης κάλυψη. Οι εγκοπές βαθμονόμησης (τόσο διαμήκεις όσο και εγκάρσιες) κόβονται σε πρότυπα αναφοράς για να οριστεί η ευαισθησία απόρριψης.
Δοκιμή διεισδυτικού υγρού (PT) ανά ASTM E165:
Τυπικός σωλήνας SS: Συχνά δεν απαιτείται σε ολόκληρη την επιφάνεια.
Χωρίς ραφές Β-2 σωλήνας: Συχνά καθορίζεται για ολόκληρες τις εξωτερικές και (αν είναι προσβάσιμες) τις εσωτερικές επιφάνειες για την ανίχνευση τυχόν ελαττωμάτων επιφάνειας-που σπασίματος όπως σκισίματα, γύρους ή ρωγμές από τη διαδικασία σχεδίασης. Δεδομένου ότι το B-2 είναι μη σιδηρομαγνητικό, η δοκιμή μαγνητικών σωματιδίων (MT) δεν είναι δυνατή, επομένως η PT είναι η κύρια μέθοδος επιθεώρησης επιφάνειας.
Έλεγχοι διαστάσεων:
Ανοχές: Οι ανοχές σε σωλήνα χωρίς συγκόλληση B-2 για κρίσιμες εφαρμογές είναι συχνά πιο αυστηρές από τις τυπικές ανοχές ASTM B622. Οι αγοραστές μπορούν να καθορίσουν "Ειδική ανοχή" σε OD, Wall και Ovality.
Εκκεντρικότητα: Ο σωλήνας χωρίς ραφή μπορεί να υποφέρει από "εκκεντρότητα" (ο τοίχος είναι παχύτερος στη μία πλευρά από την άλλη). Η επιθεώρηση UT βοηθά στην ποσοτικοποίηση αυτού και ο σωλήνας μπορεί να απορριφθεί εάν το ελάχιστο τοίχωμα πέσει κάτω από τις προδιαγραφές.
Μηχανική δοκιμή και δοκιμή διάβρωσης:
Η θερμότητα του σωλήνα Β-2 χωρίς ραφή δεν είναι αποδεκτή μόνο στη χημεία. Οι δοκιμές εφελκυσμού, οι δοκιμές σκληρότητας και οι δοκιμές ισοπέδωσης είναι υποχρεωτικές ανά ASTM.
Δοκιμή ρυθμού διάβρωσης: Για σοβαρή συντήρηση, ένα δείγμα από κάθε παρτίδα που έχει υποστεί θερμική επεξεργασία μπορεί να υποβληθεί στη Μέθοδο Α ASTM G28 για να επαληθευτεί ότι η ανόπτηση και η απόσβεση του διαλύματος ήταν αποτελεσματικές. Ένας χαμηλός ρυθμός διάβρωσης επιβεβαιώνει ότι η μικροδομή είναι απαλλαγμένη από επιβλαβή ιζήματα.
Υδροστατική δοκιμή:
Ενώ είναι τυπική, η πίεση δοκιμής για το σωλήνα B-2 συχνά αυξάνεται σε υψηλότερο ποσοστό της καθορισμένης ελάχιστης αντοχής διαρροής (π.χ. 50% ή 60% της απόδοσης) για τη δοκιμή στεγανοποίησης ολόκληρου του μήκους πιο αυστηρά από το ελάχιστο του κωδικού.
