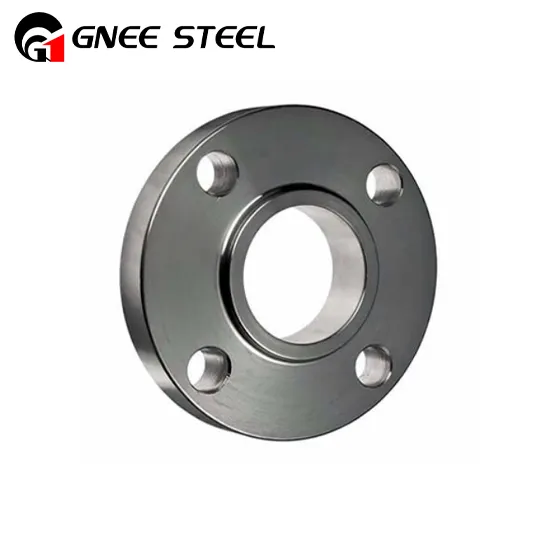

Slip On Flanges
Ως κορυφαίος προμηθευτής και κατασκευαστής στην Κίνα, η GNEE Steel παρέχει οικονομικά-προϊόντα από κράμα με βάση το νικέλιο-.
- Αποστολή email:-ss@gneesteel.com
- Τηλ:+8615824687445
Οι φλάντζες ολίσθησης (SO) είναι ένας τύπος φλάντζας που έχει επίπεδη επιφάνεια στην επιφάνεια στεγανοποίησης και χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής πίεσης. Ονομάζονται "slip-on" επειδή μπορούν εύκολα να γλιστρήσουν στο άκρο ενός σωλήνα ή ενός εξαρτήματος και στη συνέχεια να συγκολληθούν στη θέση τους. Διαθέτουν επίσης εσωτερική διάμετρο με διάμετρο που ταιριάζει με την εξωτερική διάμετρο του σωλήνα, επιτρέποντας την ομαλή ροή υγρών ή αερίων.
| Τύπος Προϊόντος | Φλάντζα ολισθηρού σωλήνα, ASME 16.5 Slip On Flanges / SORF Flanges |
|---|---|
| Μέγεθος | ½" (15 NB) έως 48" (1200 NB) |
| Τάξη | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 κ.λπ. |
| Φλάντζες από ανοξείδωτο χάλυβα | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L |
| Ανθρακούχο ατσάλι σε φλάντζες | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Γλιστρίδα από κράμα χάλυβα σε φλάντζες | ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
| Διπλή ατσάλινη ολίσθηση σε φλάντζες | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Ειδικεύομαι | Σύμφωνα με το σχέδιο |
| Πρότυπο | ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST{13} DIN : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN22633, DIN22633, DIN2633, DIN , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Τύπος σύνδεσης / Τύπος προσώπου φλάντζας | Τύπος δαχτυλιδιού Άρθρωση, Lap-Joint Πρόσωπο, Ανυψωμένο πρόσωπο, Επίπεδο πρόσωπο, Μεγάλο αρσενικό-θηλυκό, μικρό αρσενικό-θηλυκό, μεγάλη γλώσσα & αυλάκωση, μικρή γλώσσα & αυλάκωση |
Τύποι Slip-On φλάντζες και οι εφαρμογές τους
Υπάρχουν δύο κύριοι τύποι συρόμενων φλαντζών, ο καθένας που έχει σχεδιαστεί για να ανταποκρίνεται σε συγκεκριμένες απαιτήσεις και εφαρμογές στα συστήματα σωληνώσεων:
Τυπικές φλάντζες ολίσθησης
Οι τυπικές ή ανυψωμένες φλάντζες ολισθαίνουσας όψης έχουν ανυψωμένη όψη στην επιφάνεια στεγανοποίησης. Αυτό το χαρακτηριστικό παρέχει μια πλατφόρμα για τη φλάντζα, εξασφαλίζοντας μια αξιόπιστη στεγανοποίηση μεταξύ της φλάντζας και του παρακείμενου σωλήνα ή εξαρτημάτων. Ως αποτέλεσμα, είναι κατάλληλα για εφαρμογές χαμηλής πίεσης όπου οι δυνάμεις σύσφιξης μπουλονιών μπορούν να συμπιέσουν επαρκώς τη φλάντζα για να αποτρέψουν διαρροές.
Φλάντζες Slip-On Lap Joint Slip-On
Οι φλάντζες ολισθαίνουσας άρθρωσης έχουν επίπεδη επιφάνεια και ξεχωριστή φλάντζα στήριξης. Η φλάντζα στήριξης ολισθαίνει πάνω από το άκρο του σωλήνα και ευθυγραμμίζεται με το άκρο του στελέχους της άρθρωσης της αγκαλιάς, το οποίο στη συνέχεια συνδέεται με τον σωλήνα. Αυτός ο σχεδιασμός επιτρέπει την περιστροφική κίνηση, παρέχοντας ευελιξία ευθυγράμμισης κατά την εγκατάσταση ή τη συντήρηση. Συχνά χρησιμοποιούνται σε συστήματα που απαιτούν συχνές εφαρμογές αποσυναρμολόγησης, θερμικής διαστολής ή συστολής.
Slip On Flanges Χρήση
Οι φλάντζες Slip On χρησιμοποιούνται συνήθως στις ακόλουθες εφαρμογές:
Εφαρμογές χαμηλής πίεσης:Οι φλάντζες Slip On χρησιμοποιούνται ευρέως σε εφαρμογές χαμηλής πίεσης, όπως αγωγούς νερού και αερίου, όπου η πίεση δεν υπερβαίνει τα 300 psi.
Χημικά και πετροχημικά εργοστάσια:Οι φλάντζες Slip On είναι κοινές σε εργοστάσια χημικών και πετροχημικών, όπου συνδέουν συστήματα και εξοπλισμό σωληνώσεων.
Συστήματα HVAC:Οι φλάντζες Slip On είναι κοινές σε συστήματα HVAC (Θέρμανση, εξαερισμός και κλιματισμός), όπου χρησιμοποιούνται για τη σύνδεση αγωγών και σωληνώσεων.
Εγκαταστάσεις Επεξεργασίας Νερού:Τα Slip On Flanges βρίσκουν τη χρήση τους σε εγκαταστάσεις επεξεργασίας νερού, που συνδέουν συστήματα σωληνώσεων και εξοπλισμό.
Βιομηχανία Τροφίμων και Ποτών:Τα Slip On Flanges είναι εκτεταμένα στη βιομηχανία τροφίμων και ποτών, όπου χρησιμοποιούνται για τη σύνδεση συστημάτων σωληνώσεων και εξοπλισμού.
Πλεονεκτήματα της φλάντζας που ολισθαίνει
- Χαμηλότερο κόστος εγκατάστασης
- Πιο εύκολο να ευθυγραμμιστεί με άλλα μέρη κατά την εγκατάσταση
- Καλύτερη πρόληψη διαρροών
- Συγκόλληση μέσα και έξω από τη φλάντζα
- Συντομότερος χρόνος για ακριβή κοπή σωλήνων
- Δεδομένου ότι ο σωλήνας ολισθαίνει στη φλάντζα, είναι συμβατός με την κάτω πλήμνη στη συρόμενη φλάντζα
