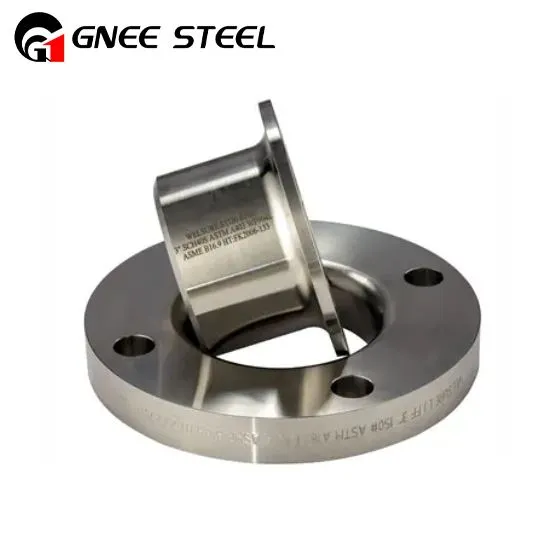

Φλάντζες αρμών διπλής όψης από χάλυβα

Οι φλάντζες άρθρωσης διπλής όψης χρησιμοποιούνται πάντα είτε με ένα άκρο στέλεχος είτε με τάπα που είναι συγκολλημένο στο σωλήνα με τη φλάντζα χαλαρή πίσω του. Αυτό σημαίνει ότι το στέλεχος ή το Taft κάνει πάντα το πρόσωπο. Ο περιστρεφόμενος σύνδεσμος ευνοείται σε εφαρμογές χαμηλής πίεσης επειδή συναρμολογείται και ευθυγραμμίζεται εύκολα.

Αποστολή ερώτησής

Chat τώρα

Ως κορυφαίος προμηθευτής και κατασκευαστής στην Κίνα, η GNEE Steel παρέχει οικονομικά-προϊόντα από κράμα με βάση το νικέλιο-.

Αποστολή email:-ss@gneesteel.com
Τηλ:+8615824687445

Εισαγωγή προϊόντος

Οι φλάντζες άρθρωσης διπλής όψης ολισθαίνουν απευθείας πάνω από τον σωλήνα. Χρησιμοποιείται ως επί το πλείστον με εξαρτήματα ακραίων άκρων και χρησιμοποιείται στο άκρο στέλεχος και στη φλάντζα του σωλήνα της άρθρωσης της αγκαλιάς. Είναι επίσης δωρεάν η περιστροφή γύρω από το άκρο του στελέχους. Το κύριο πλεονέκτημα αυτών των φλαντζών σωλήνων είναι η συχνή αποσυναρμολόγηση που το κάνει να χρησιμοποιείται συχνά για τις εφαρμογές. οφλάντζες περιτυλιγμένων αρμώναποτελούν τα δύο συστατικά του συγκροτήματος, με ένα άκρο στέλεχος που έχει μια φλάντζα δακτυλίου περιτυλιγμένης άρθρωσης τοποθετημένη πάνω του. Εδώ το άκρο στέλεχος συγκολλάται στη συνέχεια στον σωλήνα και ο δακτύλιος της φλάντζας μπορεί να περιστραφεί για να ευθυγραμμιστεί με τη φλάντζα ζευγαρώματος. Οι φλάντζες με περιτυλιγμένο σύνδεσμο με σύνδεση φλάντζας άκρου στέλεχος χρησιμοποιούνται για μεγάλες ή δύσκολα ρυθμιζόμενες φλάντζες.

Προδιαγραφές και ποιότητες υλικών διπλής ατσάλινης φλάντζας επικάλυψης

Προσδιορισμός	ASTM A182 / ASME SA182
Πρότυπο	ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN{8}}, DIN, Φλάντζες ANSI, Φλάντζες ASME, Φλάντζες BS, Φλάντζες DIN, Φλάντζες EN, Φλάντζα GOST , ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API1092, EN
Μέγεθος	1/2" (15 NB) έως 48" (1200 NB) DN10~DN5000
Τάξη	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 κ.λπ.
Τύπος σύνδεσης/ Τύπος προσώπου φλάντζας	Ανυψωμένο πρόσωπο (RF), άρθρωση τύπου δακτυλίου (RTJ), επίπεδο πρόσωπο (FF), μεγάλο αρσενικό-θηλυκό (LMF), μικρό αρσενικό-θηλυκό (SMF)
JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
ΦΑΣΑΡΙΑ	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2626, DIN3, DIN 2626, DIN 2631, 2635, DIN 2636 , DIN 2637, DIN 2638, DIN 2673
BS	BS 4504% 2c BS 4504% 2c BS 1560% 2c BS 10

lapped joint flanges

Πλεονεκτήματα των φλάντζες άρθρωσης διπλής όψης:

Οι φλάντζες Lapped Joint έχουν ορισμένα ειδικά πλεονεκτήματα σε σχέση με άλλες φλάντζες. Αυτά είναι τα εξής:
Οι φλάντζες Lapped Joint περιλαμβάνουν την ελευθερία να περιστρέφονται γύρω από το σωλήνα. Αυτό διευκολύνει την επένδυση των αντίθετων οπών μπουλονιών φλάντζας.
Η έλλειψη επαφής με το ρευστό εντός του σωλήνα οδηγεί στην ανώτερη σταθερότητα αυτών των φλαντζών.
Σε συστήματα σωληνώσεων που διαβρώνονται ή διαβρώνονται γρήγορα, οι φλάντζες της άρθρωσης του περιβλήματος μπορούν να σωθούν για επαναχρησιμοποίηση.
Η ικανότητα συγκράτησης της πίεσης των φλαντζών της άρθρωσης του περιβλήματος είναι μικρή. Αλλά είναι καλύτερο από αυτό των συρόμενων φλάντζες.
Το Lapped Joint λειτουργεί ως δακτύλιος στήριξης στο στέλεχος.
Το κύριο πλεονέκτημα της φλάντζας περιτυλιγμένης άρθρωσης είναι ότι οι οπές των μπουλονιών μπορούν να ευθυγραμμιστούν με την αντίστοιχη φλάντζα μετά την ολοκλήρωση των συγκολλήσεων.
Επιτρέπουν δυνατότητα περιστροφικής ευθυγράμμισης.
